Замена электрощита домовладения

Заменена распределительного щита жилого домовладения

          Ко мне обратился клиент по поводу подключения электрогенератора. Но увидев электрощит и соединения проводов на наружной стене жилого дома, я настоятельно рекомендовал клиенту сначала привести в порядок щит.

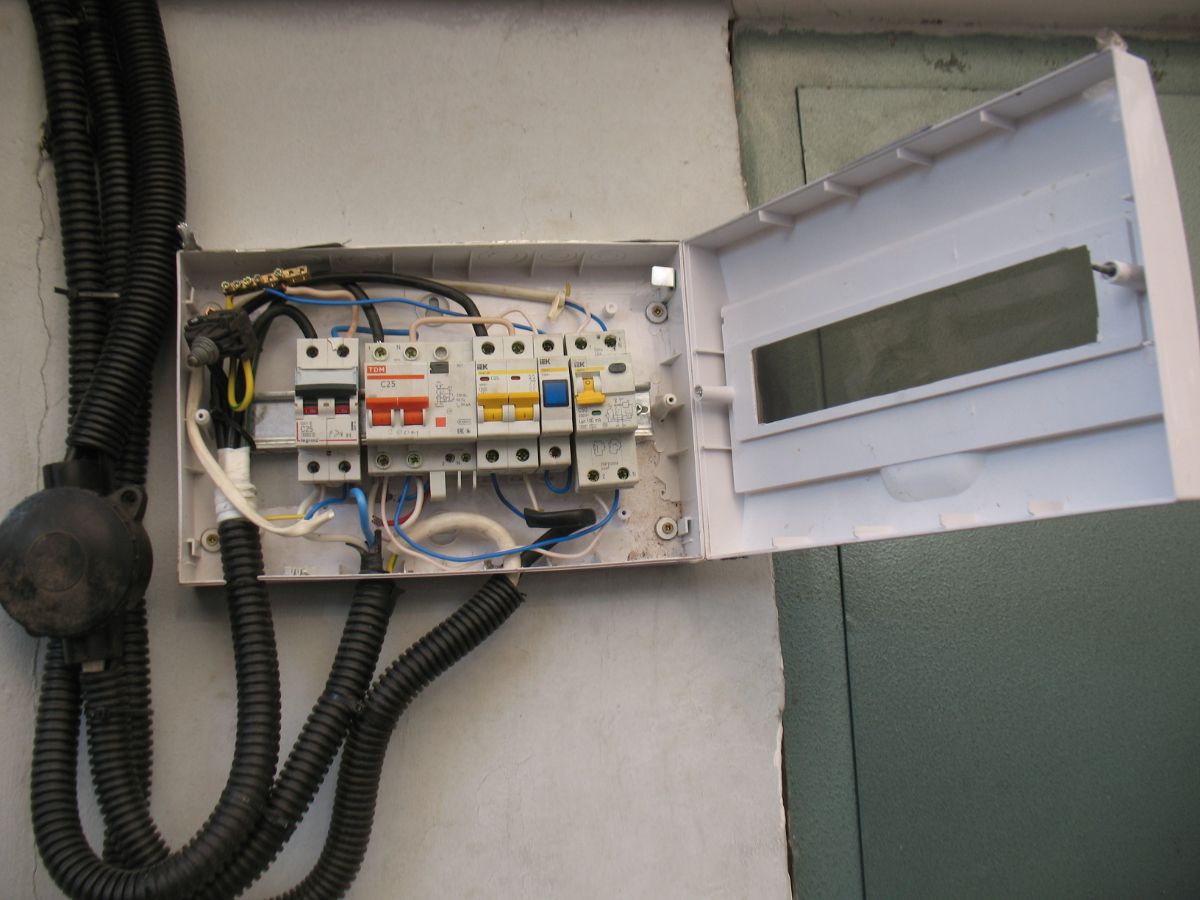

Вот так выглядел старый щит

Замененный щит (ИЭКовский щит для внутренней установки на 12 модулей)

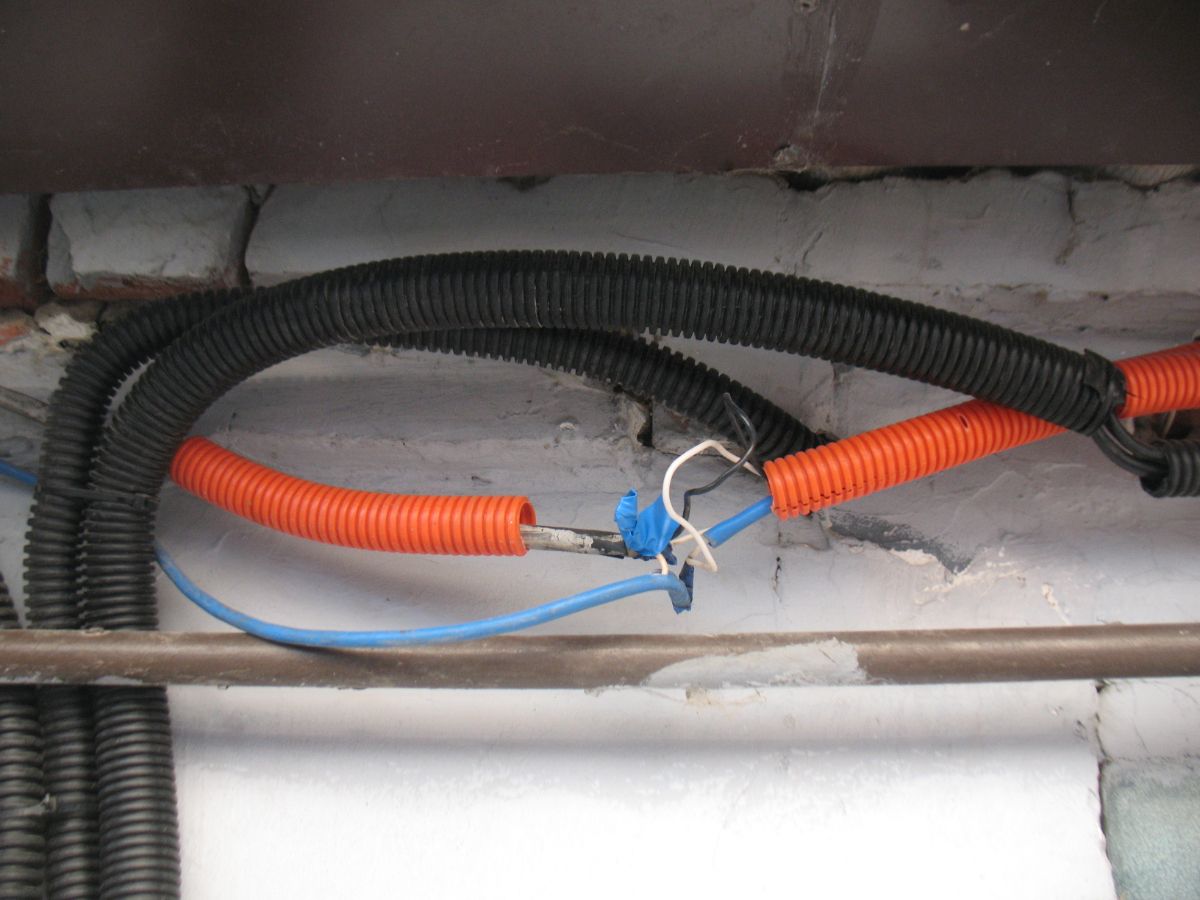

Соединения проводов около заменённого щита

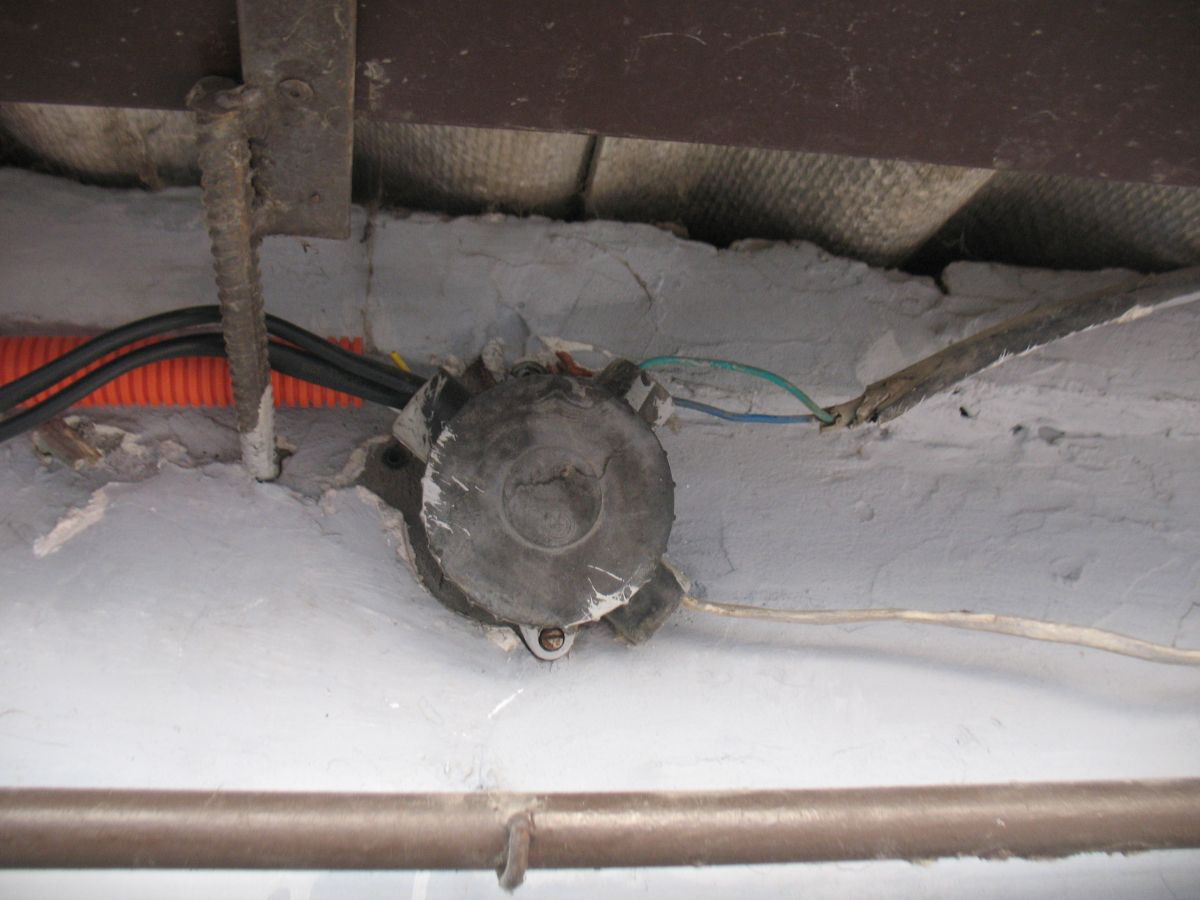

Распределительная коробка около заменённого щита

          Установлен металлический щит IP 65. В щите установлены трехполюсный вводной автомат; переключатель с тремя положениями: "Сеть", "Откл", "Генератор"; автоматы для подключения двух домов, гаража и наружного освещения, а также световой и звуковой оповещатели, которые при питании домовладения от генератора дают знать, что сетевое электричество уже включено.

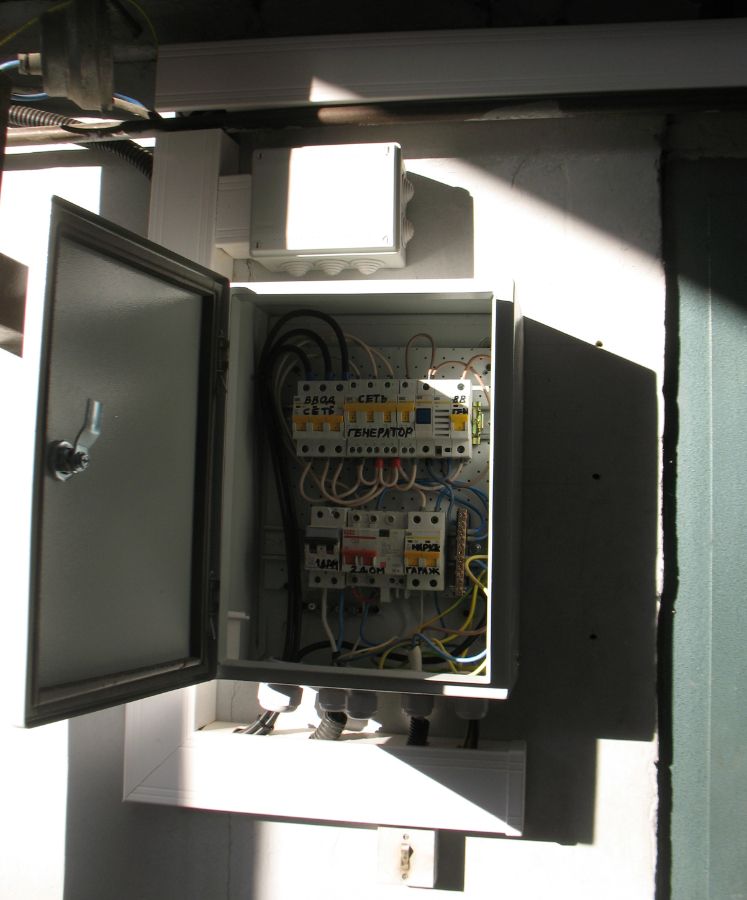

Установленный щит

Магазин запчастей для грузовых авто BigCar пгт.Афипский Краснодарского края

Монтаж электросети магазина

          Выполнен полный комплекс электромонтажных работ в магазине BigCar: монтаж розеточной сети и освещения, подключение генератора, подключение стабилизатора напряжения, монтаж освещения рекламы, подключение объекта к электросетям.


Грузовой автосервис «MAN Truck and Bus Center» пгт.Афипский Краснодарского края

Объект: Грузовой автосервис «MAN Truck and Bus Center» пгт.Афипский Краснодарского края

Участок работ: Ремонтная зона автосервиса (ангар)

Описание работ:

Выполнен полный комплекс электромонтажных работ в ремонтной зоне автосервиса. Выполнены электромонтажные работы в бытовой зоне, складской зоне, котельной и офисе.
Ремонтная зона представляет собой ангар 23х14 м высотой 7м. Основное освещение ангара выполнено на светильниках с лампами ДРЛ (18 шт), дополнительное освещение - 14 светильников с люминесцентными лампами 2х36Вт. Розеточная сеть ангара состоит восьми трёхфазных и восьми четырехместных однофазных розеток. Установлен распределительный щит и щит освещения. Монтаж кабеля выполнен по металлическим лоткам и по тросам.

Общий вид ремонтной зоны (ангар)



Боковая стена ангара

ГРЩ ремонтной зоны (ангар)

Распределительный щит ремонтной зоны (ангар)

Один из восьми комплектов розеток ангара


Лотки над ГРЩ



Участок работ: Маслосклад

Описание работ:

Выполнено подключение восьми насосов маслосклада.




Участок работ: Насосная станция котельной

Описание работ:

Выполнено подключение насосной станции для перекачки отработанного моторного масла из цистерны 60 м3 в бак котельной 2,5 м3. Собран щит для управления перекачкой масла в ручном и автоматическом режимах. Для автоматической перекачки масла использованы ультразвуковые датчики уровня жидкости. Датчики настроены так, чтобы в баке котельной автоматически поддерживался необходимый объём масла для бесперебойной работы котельной. В ручном режиме насос управляется кнопками "Пуск/Стоп".

Щит управления насосной станцией

Органы управления насосной станцией

Ультразвуковой датчик уровня жидкости




Участок работ: Малая ремонтная зона автосервиса (боксы)

Описание работ:

Выполнен монтаж освещения в ремонтной зоне автосервиса, состоящей из трёх боксов 24х6 м высотой 7 м. Освещение выполнено на светильниках с лампами ДРЛ (18 шт).




Один из трех боксов



Участок работ: Большая ремонтная зона автосервиса

Описание работ:

Подключены два вентилятора дымоудаления, которые предназначены для удаления выхлопных газов за пределы рем.зоны. Собран электрощит. Каждый двигатель подключен через контактор с тепловым реле. В цепь управления контактора включены концевые выключатели, которые запускают двигатель при начале отматывания шланга с катушки.

Вентилятор дымоудаления в шумоизоляционном кожухе и электрощит

Щит управления вентиляторами дымоудаления

Катушка со шлангом дымоудаления и концевым выключателем

Концевой выключатель на катушке шланга дымоудаления



Участок работ: Моторный цех

Описание работ:

Выполнен монтаж освещения на шести светильниках с люминесцентными лампами 2х36 Вт и произведено подключение кран-балки.

Щит с лотком

Щит моторного цеха

Освещение моторного цеха

Тельфер кран-балки


Участок работ: Трансформаторная подстанция на территории объекта

Объем работ: Монтаж вводного щита с узлом учета непрямого включения

Описание работ:

Установка шкафа ЩМП-4-0 36 (800х650х250), монтаж трансформаторов тока на медных шинах, подключение узла учета к трансформаторам тока, подключение провода ПВ3 120 (вход) и провода СИП 3х150+1х95 (выход). Установка вводного автомата КЭАЗ ВА51-35 400А.

Шкаф установлен на внешней стороне трансформаторной подстанции, вводной автомат - внутри подстанции.

Ресторан «Наш двор» г.Краснодар


Объект: Ресторан «Наш двор»  г.Краснодар

Вид работ: Строительство

Описание работ:

Выполнен полный комплекс электромонтажных работ в фойе, баре, трёх залах для посетителей на 50, 70 и 120 мест, VIP-зале на 20 мест, щитовой, складских помещениях и на кухне. Выполнен монтаж семи щитов. Уложен провод и силовой кабель. Подключено всё необходимое ресторанное оборудование: кухонное и барное электрооборудование, двигатели вентиляции, нагреватели приточной вентиляции, системы кондиционирования, а также - всё необходимое освещение и розеточная сеть.

ВРУ

Электрощит зала для посетителей 2-го этажа

Щит управления приточной вентиляцией и нагревателем приточной вентиляции

Щит управления приточной вентиляцией и щит освещения зала цокольного этажа

Щит вентиляции и щит зала для посетителей 1-го этажа


Фото к статье "Ресторан «Наш двор» г.Краснодар"
