Грузовой автосервис «MAN Truck and Bus Center» пгт.Афипский Краснодарского края





Объект: Грузовой автосервис «MAN Truck and Bus Center» пгт.Афипский Краснодарского края


Участок работ: Ремонтная зона автосервиса (ангар)

Описание работ:

Выполнен полный комплекс электромонтажных работ в ремонтной зоне автосервиса. Выполнены электромонтажные работы в бытовой зоне, складской зоне, котельной и офисе.
Ремонтная зона представляет собой ангар 23х14 м высотой 7м. Основное освещение ангара выполнено на светильниках с лампами ДРЛ (18 шт), дополнительное освещение - 14 светильников с люминесцентными лампами 2х36Вт. Розеточная сеть ангара состоит восьми трёхфазных и восьми четырехместных однофазных розеток. Установлен распределительный щит и щит освещения. Монтаж кабеля выполнен по металлическим лоткам и по тросам.

Общий вид ремонтной зоны (ангар)



Боковая стена ангара

ГРЩ ремонтной зоны (ангар)

Распределительный щит ремонтной зоны (ангар)

Один из восьми комплектов розеток ангара


Лотки над ГРЩ



Участок работ: Маслосклад

Описание работ:

Выполнено подключение восьми насосов маслосклада.






Участок работ: Насосная станция котельной

Описание работ:

Выполнено подключение насосной станции для перекачки отработанного моторного масла из цистерны 60 м3 в бак котельной 2,5 м3. Собран щит для управления перекачкой масла в ручном и автоматическом режимах. Для автоматической перекачки масла использованы ультразвуковые датчики уровня жидкости. Датчики настроены так, чтобы в баке котельной автоматически поддерживался необходимый объём масла для бесперебойной работы котельной. В ручном режиме насос управляется кнопками "Пуск/Стоп".

Щит управления насосной станцией

Органы управления насосной станцией

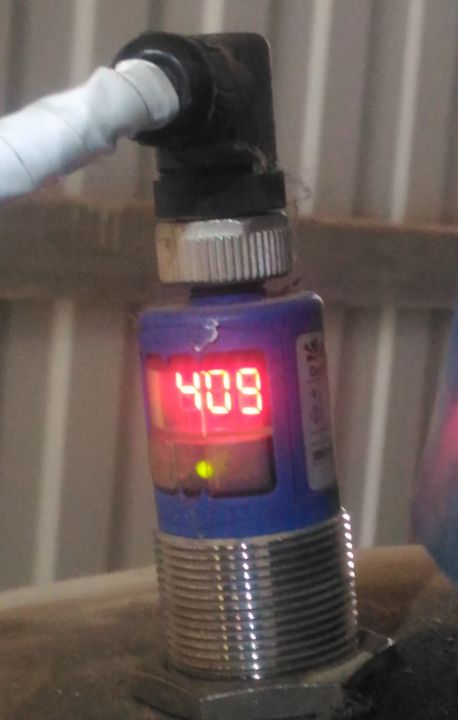

Ультразвуковой датчик уровня жидкости




Участок работ: Малая ремонтная зона автосервиса (боксы)

Описание работ:

Выполнен монтаж освещения в ремонтной зоне автосервиса, состоящей из трёх боксов 24х6 м высотой 7 м. Освещение выполнено на светильниках с лампами ДРЛ (18 шт).




Один из трех боксов



Участок работ: Большая ремонтная зона автосервиса

Описание работ: Подключены два вентилятора дымоудаления, которые предназначены для удаления выхлопных газов за пределы рем.зоны. Собран электрощит. Каждый двигатель подключен через контактор с тепловым реле. В цепь управления контактора включены концевые выключатели, которые запускают двигатель при начале отматывания шланга с катушки.

Вентилятор дымоудаления в шумоизоляционном кожухе и электрощит

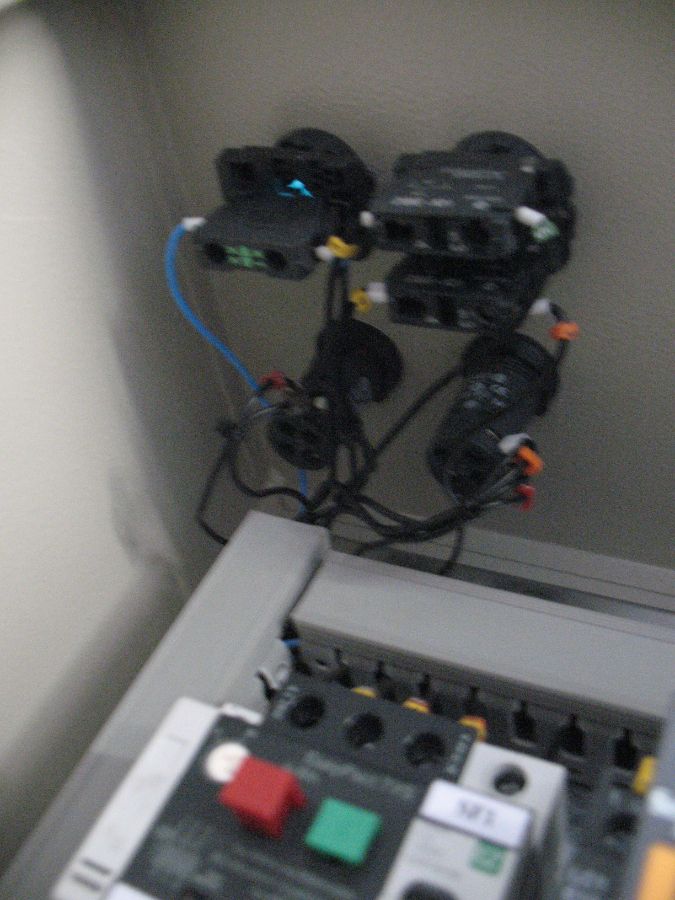

Щит управления вентиляторами дымоудаления

Катушка со шлангом дымоудаления и концевым выключателем

Концевой выключатель на катушке шланга дымоудаления



Участок работ: Моторный цех

Описание работ: Выполнен монтаж освещения на шести светильниках с люминесцентными лампами 2х36 Вт и произведено подключение кран-балки.

Щит с лотком

Щит моторного цеха

Освещение моторного цеха

Тельфер кран-балки


Участок работ: Трансформаторная подстанция на территории объекта

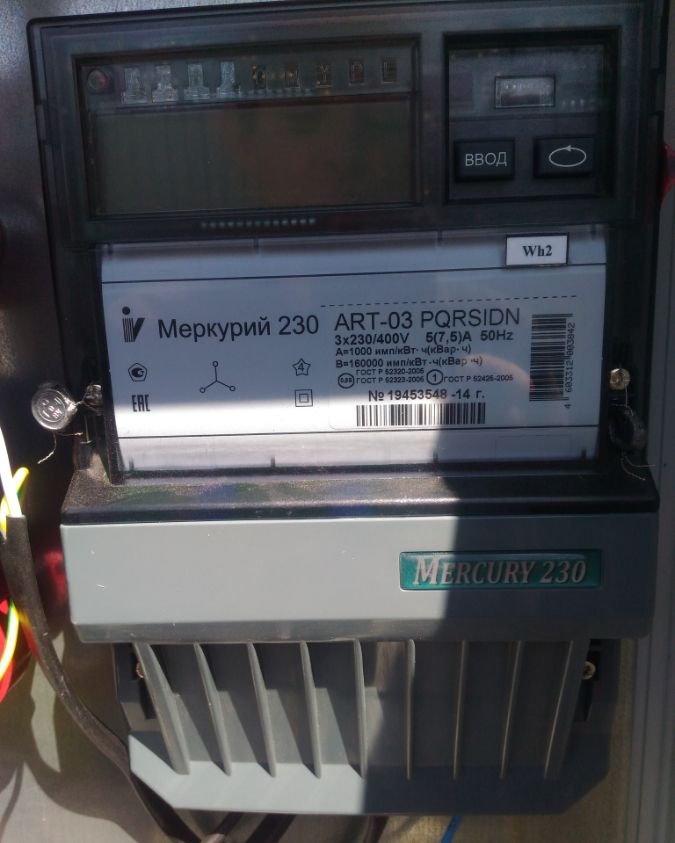

Объем работ: Монтаж вводного щита с узлом учета непрямого включения

Описание работ: Установка шкафа ЩМП-4-0 36 (800х650х250), монтаж трансформаторов тока на медных шинах, подключение узла учета к трансформаторам тока, подключение провода ПВ3 120 (вход) и провода СИП 3х150+1х95 (выход). Установка вводного автомата КЭАЗ ВА51-35 400А.

Шкаф установлен на внешней стороне трансформаторной подстанции, вводной автомат - внутри подстанции.
