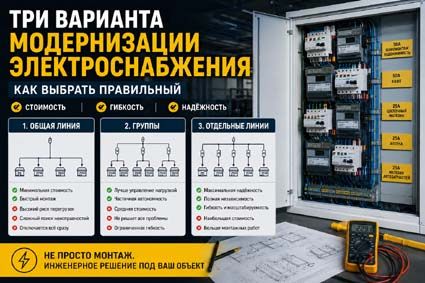

Три варианта модернизации электроснабжения: как выбрать правильный

Реальный случай на объекте

Когда электроснабжение здания перестает соответствовать реальной нагрузке, возникает естественное желание решить проблему как можно проще: заменить щит, поставить другие автоматы, переложить один кабель.

Но иногда вопрос заключается не в замене отдельных элементов. Нужно решить, какой должна стать сама структура электроснабжения.

На одном из моих объектов именно такая задача возникла в здании площадью около 800 м², где одновременно работают несколько совершенно разных потребителей: супермаркет, кафе, цветочный магазин с холодильным оборудованием, аптека, магазин автозапчастей, шиномонтаж, офис недвижимости и котельная.

В процессе работы мы рассмотрели три варианта модернизации. И этот случай хорошо показывает, почему электромонтаж иногда начинается не с инструмента, а с выбора инженерной концепции.

С чего всё начиналось

Здание имеет трехфазный ввод на 200 А.

Одна из частей системы электроснабжения обслуживала сразу несколько арендаторов. Со временем объект развивался, арендаторы менялись, появлялось новое оборудование, а существующая электрическая сеть постепенно превращалась в систему, которую становилось всё сложнее эксплуатировать.

Главная проблема подобных объектов заключается даже не в количестве потребителей.

Потребители очень разные.

Кафе имеет мощное кухонное оборудование. Цветочный магазин — холодильную установку. Аптека предъявляет свои требования к надежности электроснабжения. Шиномонтаж использует станки, компрессор и сварочное оборудование. У магазина автозапчастей совсем другой характер нагрузки.

И всё это необходимо не просто подключить.

Нужно обеспечить:

• допустимую нагрузку линий;
• нормальную работу защитных аппаратов;
• понятный учет электроэнергии;
• возможность отключить одного потребителя, не затронув остальных;
• удобство поиска неисправностей;
• возможность изменения мощностей при смене арендаторов;
• приемлемые эксплуатационные расходы.

Поэтому перед началом реконструкции собственнику были предложены три варианта.

Вариант 1. Минимальная модернизация существующей системы

Первый путь — сохранить существующую структуру настолько, насколько это возможно.

То есть не перестраивать всю систему, а заменить или привести в порядок наиболее проблемные элементы: щит, аппараты защиты, соединения, отдельные участки линий.

Преимущества

Главное преимущество очевидно — минимальные первоначальные затраты.

Меньше кабеля, меньше монтажных работ, меньше вмешательства в действующую сеть. Такой вариант может быть вполне оправдан, если сама архитектура электроснабжения соответствует нагрузкам, а проблема действительно локальная.

Недостатки

На рассматриваемом объекте возникал другой вопрос:

А что произойдет через несколько лет?

Если несколько арендаторов остаются зависимыми от общей инфраструктуры, любое изменение одного из них начинает затрагивать остальных.

Появилось дополнительное оборудование в кафе — необходимо снова анализировать общую линию.

Сменился арендатор — снова пересматривать нагрузки.

Возникла неисправность — сначала необходимо определить, к какой части общей системы она относится.

Таким образом, экономия при монтаже могла постепенно превращаться в эксплуатационные расходы и дополнительные работы в будущем.

Вариант 2. Разделение потребителей на несколько групп

Второй вариант был промежуточным.

Не сохранять всё как есть, но и не прокладывать отдельную линию каждому арендатору.

Потребителей можно объединить в несколько логических групп и проложить отдельные магистрали уже для этих групп.

Такой вариант заметно улучшает управляемость системы.

Если возникает неисправность в одной группе, остальные продолжают работать. Становится проще распределять мощности и локализовать проблемы.

Его главное преимущество — компромисс

По стоимости он дешевле полного разделения.

По эксплуатационным возможностям — значительно лучше общей системы.

Именно поэтому на определенном этапе собственник выбрал этот вариант.

Это был вполне рациональный выбор исходя из имевшейся на тот момент информации.

Но затем произошло событие, которое существенно изменило оценку рисков.

Авария изменила взгляд на всю систему

До начала запланированных мной работ на объекте возникла авария.

При включении даже небольшой нагрузки фазные напряжения начали резко изменяться — примерно от 85 до 350 В.

Причиной оказалась проблема с рабочим нулевым проводником общей ветви арендаторов.

То есть дефект одного элемента общей инфраструктуры одновременно поставил под угрозу оборудование сразу нескольких независимых потребителей.

Часть светильников вышла из строя, но серьезных потерь, к счастью, удалось избежать.

Для восстановления нормальной работы я проложил новый нулевой проводник ПУВ 1×16 мм² и переподключил на него потребителей. После этого напряжения стабилизировались.

Но сама авария дала гораздо более важную информацию.

Она наглядно показала цену общей точки отказа.

Вариант 3. Отдельная линия каждому потребителю

После аварии собственник согласовал третий вариант.

Его принцип прост:

каждый самостоятельный потребитель получает собственную линию от распределительного щита.

В результате были предусмотрены отдельные направления:

• 50 А — шиномонтаж и недвижимость;
• 50 А — кафе;
• 25 А — цветочный магазин;
• 25 А — аптека;
• 25 А — магазин автозапчастей.

Одновременно в новом щите был организован раздельный учет электроэнергии.

Это потребовало значительно большего объема работ: нового щита, коммутационной аппаратуры, счетчиков, отдельных отходящих линий и переработки схемы распределения.

Но вместе с увеличением первоначальной стоимости появилась совершенно другая управляемость системы.

Что дает разделение линий

Представим, что через год вместо магазина автозапчастей появляется другой арендатор.

При общей линии изменение его мощности может потребовать анализа всей группы.

При отдельной линии задача значительно проще:

есть конкретный кабель → конкретный автомат → конкретный счетчик → конкретный потребитель.

То же самое происходит при неисправности.

Не нужно последовательно выяснять, кто из нескольких арендаторов влияет на общую магистраль. Каждое направление можно исследовать отдельно.

Это особенно важно для коммерческого здания, где простой одного арендатора из-за неисправности другого превращается уже не только в техническую, но и в организационную проблему.

Дешевле при монтаже — не всегда дешевле в эксплуатации

При выборе варианта модернизации собственник фактически сравнивает две разные стоимости.

Первая хорошо видна — стоимость работ сегодня.

Вторая проявляется постепенно:

• поиск неисправностей;
• повторные переделки;
• отключения арендаторов;
• изменение мощностей;
• смена назначения помещений;
• дополнительные кабельные линии;
• время электрика;
• время персонала;
• возможные простои бизнеса.

Поэтому самый дешевый вариант монтажа не обязательно является самым дешевым вариантом жизненного цикла электроустановки.

Сравним три решения

Критерий	Вариант 1 — минимальная модернизация	Вариант 2 — групповые линии	Вариант 3 — отдельные линии
Первоначальная стоимость	Минимальная	Средняя	Максимальная
Объем монтажных работ	Минимальный	Средний	Наибольший
Локализация неисправностей	Сложнее	Лучше	Наиболее простая
Влияние одного арендатора на других	Высокое	Среднее	Минимальное
Смена арендаторов	Может потребовать переделки общей системы	Относительно удобно	Наиболее удобно
Изменение мощности	Ограничено общей инфраструктурой	Частично гибко	Максимально управляемо
Возможность локального отключения	Ограниченная	По группам	По каждому направлению
Эксплуатационные расходы	Потенциально высокие	Средние	Ниже при длительной эксплуатации
Удобство обслуживания	Низкое	Среднее	Высокое
Запас на развитие объекта	Небольшой	Средний	Наибольший

И здесь хорошо видно, почему нельзя сказать, что один вариант абсолютно правильный, а остальные неправильные.

В небольшом объекте вариант №1 вполне может быть рациональным.

В стабильном объекте с заранее известными потребителями вариант №2 может дать лучший баланс стоимости и возможностей.

А в коммерческом здании с несколькими независимыми арендаторами вариант №3 может оказаться дороже сегодня, но гораздо удобнее на протяжении следующих лет.

Почему в итоге был выбран самый сложный вариант

Важно, что третий вариант не был выбран потому, что он «самый дорогой, значит самый хороший».

Первоначально собственник остановился именно на варианте №2.

Решение изменилось после получения новой информации об объекте.

Авария показала, насколько серьезными могут быть последствия общей точки отказа. Одновременно стало понятно, что здание необходимо рассматривать не как набор отдельных помещений, а как единую энергосистему с несколькими независимыми потребителями.

Поэтому критерий выбора изменился.

Вопрос стал звучать уже не:

«Как дешевле переделать электрику?»

а:

«Как сделать систему удобной, надежной и управляемой при дальнейшей эксплуатации здания?»

И при такой постановке задачи отдельные линии оказались наиболее рациональным решением.

Новый щит — только часть решения

Для новой структуры был собран распределительный щит размером 800×600 мм.

В нем размещены общий учет и индивидуальные счетчики направлений, коммутационная аппаратура и автоматы отходящих линий. После автоматов линии выводятся через отдельные DIN-клеммы, что делает подключения структурированными и облегчает дальнейшее обслуживание.

Но принципиально важно понимать:

сам щит не является модернизацией электроснабжения.

Щит — только один из элементов.

Результат дает вся система:

ввод → распределение → учет → защита → отдельная линия → конечный щит → потребитель.

Именно поэтому эта история началась с задачи по модернизации щита, а постепенно переросла в анализ значительно большей части электроустановки здания.

Инженерный подход начинается с вариантов

Есть большая разница между двумя подходами.

Первый:

«Скажите, что поставить — я поставлю».

Второй:

«Сначала разберемся, какую проблему должна решить новая система, рассмотрим несколько вариантов и только после этого будем монтировать».

Во втором случае электромонтаж становится следствием инженерного решения, а не наоборот.

И этот объект оказался хорошим примером именно такого подхода.

Мы начали с нескольких возможных вариантов, сравнили их стоимость, трудоемкость и последствия для дальнейшей эксплуатации. Затем реальная авария дала дополнительную информацию, после чего первоначальное решение было пересмотрено.

Это нормально.

Хорошее техническое решение не обязано быть тем, которое придумали первым. Оно должно соответствовать реальному состоянию объекта и задачам его владельца.

Итог

При модернизации электроснабжения вопрос не должен звучать только как:

«Сколько будет стоить монтаж?»

Правильнее добавить еще несколько:

Что произойдет при неисправности?
Кого придется отключать?
Насколько легко найти проблему?
Что придется переделывать при смене арендатора?
Можно ли будет увеличить мощность отдельного потребителя?
Сколько система будет стоить собственнику не сегодня, а в течение нескольких лет?

Именно ответы на эти вопросы позволяют выбрать между общей магистралью, групповым распределением и отдельными линиями.

В нашем случае выбор постепенно пришел к третьему варианту — отдельным линиям для независимых потребителей.

Не потому, что это самый сложный вариант.

А потому, что для конкретного объекта он оказался наиболее управляемым в дальнейшей эксплуатации.
